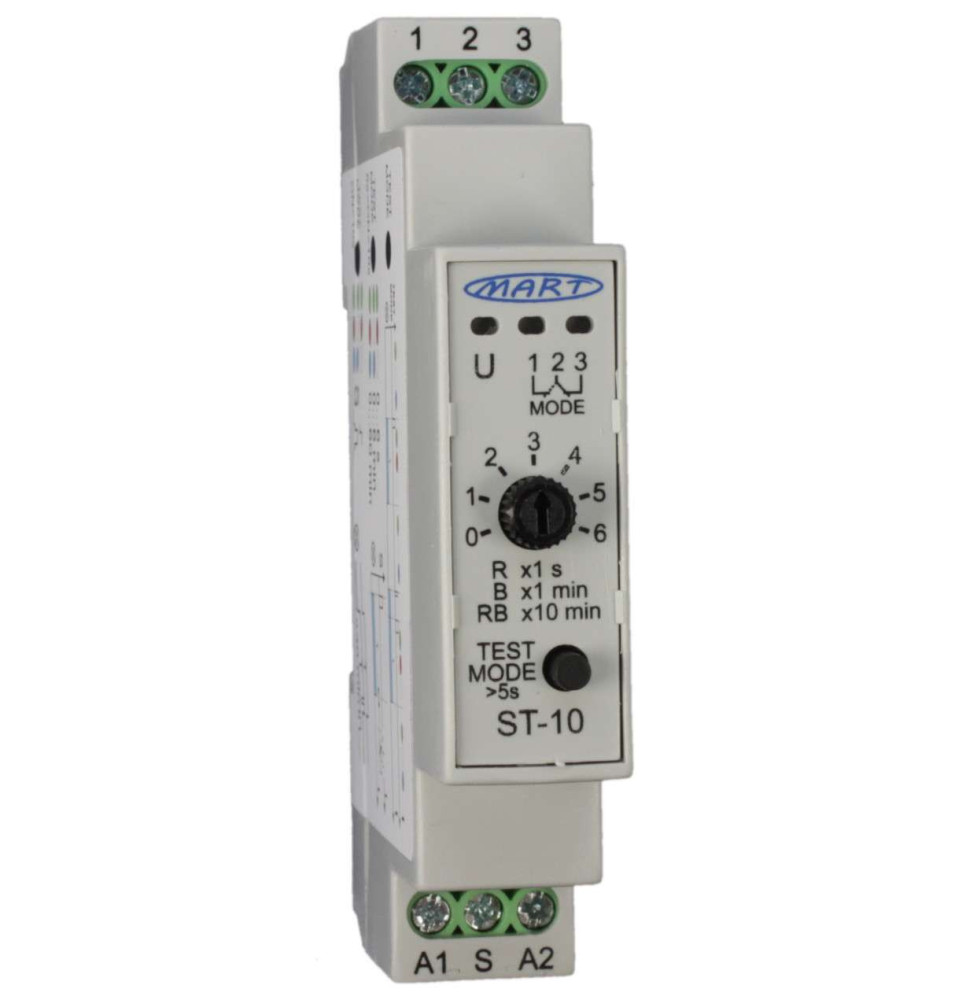

Automat schodowy ST-10 – czasowe włączanie oświetlenia

Automat schodowy ST-10 służy do włączania i wyłączania oświetlenia na określony czas przy użyciu wielu równolegle połączonych przycisków dzwonkowych.

Zastosowanie

ST-10 idealnie sprawdzi się w:

  • Klatkach schodowych

  • Korytarzach

  • Ciągach komunikacyjnych

Obsługiwane odbiorniki

  • Obciążenia rezystancyjne

  • Lampy: żarowe, halogenowe, jarzeniowe, energooszczędne, LED

Tryby pracy

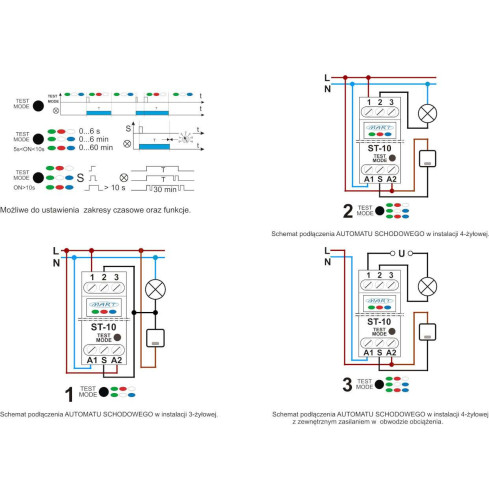

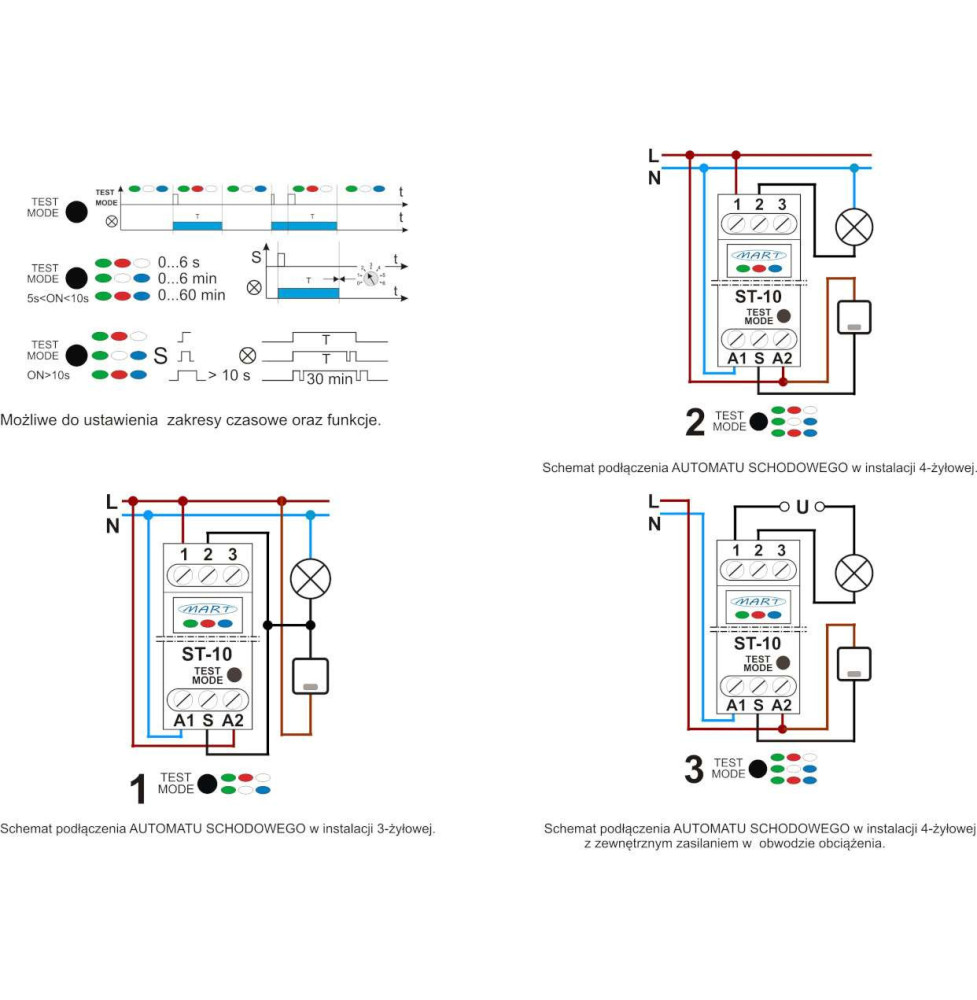

Instalacja 3-żyłowa

  • Uruchamianie odbiornika przy wciśnięciu przycisku impulsowego

  • Ustawiane czasy działania: 0–6 s, 0–6 min, 0–60 min

  • Funkcja I: włączenie/wyłączenie odbiornika na ustawiony czas

  • Funkcja II: jak funkcja I, z dodatkową informacją o zbliżającym się końcu czasu (wyłączenie i ponowne włączenie 10 s przed końcem świecenia)

Instalacja 4-żyłowa

  • Uruchamianie odbiornika przy wciśnięciu i puszczeniu przycisku impulsowego

  • Każde wciśnięcie przycisku przedłuża czas działania odbiornika

  • Funkcja I: włączenie/wyłączenie odbiornika na ustawiony czas

  • Funkcja II: jak funkcja I, z informacją o końcu czasu

  • Funkcja III: funkcja II z opcją „serwis” – przytrzymanie przycisku >10 s włącza odbiornik na 30 min dla obsługi budynku

Najważniejsze zalety

  • Krótki czas reakcji: <40 ms

  • Szybka gotowość do kolejnego naciśnięcia: >200 ms

  • Duża moc łączeniowa: 16 A (4000 W), 250 V AC

  • Niski pobór mocy: 0,5 W

  • Odporność na prąd udarowy: 100 A

  • Styki przekaźnika (1 NO, 1 NC) galwanicznie odseparowane

  • Funkcja TEST – sprawdzenie poprawności podłączenia

  • Regulowany czas wyłączenia: 0 s–6 s / 0 s–6 min / 0 s–60 min

  • Sygnalizacja LED:

    • Zielony – obecność napięcia 230 V AC

    • Czerwony – zwarcie styków 1-2 (programowanie)

    • Niebieski – zwarcie styków 2-3 (programowanie)

  • Montaż na szynie DIN TH35

Bezpieczeństwo

Podłączenie automatu ST-10 może wykonać wyłącznie osoba uprawniona do obsługi instalacji elektrycznych.
Należy pamiętać o prawidłowym doborze zabezpieczeń.

100 szt.

Opis

Chwilowy prąd rozruchowy
100 A
Czas ponownej gotowości
powyżej 200 ms
Czas reakcji na przycisk impulsowy
poniżej 40 ms
Maksymalny prąd obciążenia (moc) - lampy energooszczędne i LED
8A (2000 W)
Maksymalny prąd obciążenia (moc) - lampy halogenowe
8A (2000 W)
Maksymalny prąd obciążenia (moc) - lampy jarzeniowe
8A (2000 W)
Maksymalny prąd obciążenia (moc) - lampy żarowe
10A (2500 W)
Maksymalny prąd obciążenia (moc) - obciążenie rezystancyjne
16A, Ac1 (4000 W)
Pozycja pracy
pionowa
Prąd zwarcia przycisków impulsowych
5 mA
Programowanie
przycisk TEST-MODE
Sposób montażu
jedno pole 18 mm, szyna 35mm
Stopień ochrony
IP 20
Trwałość mechaniczna
100 000 cykli
Zakres regulacji
0…6 s, 0…6 min, 0…60 min
Znamionowe napięcie zasilania
230V AC, + 10%, -15%
Znamionowy pobór mocy
0,5 W
