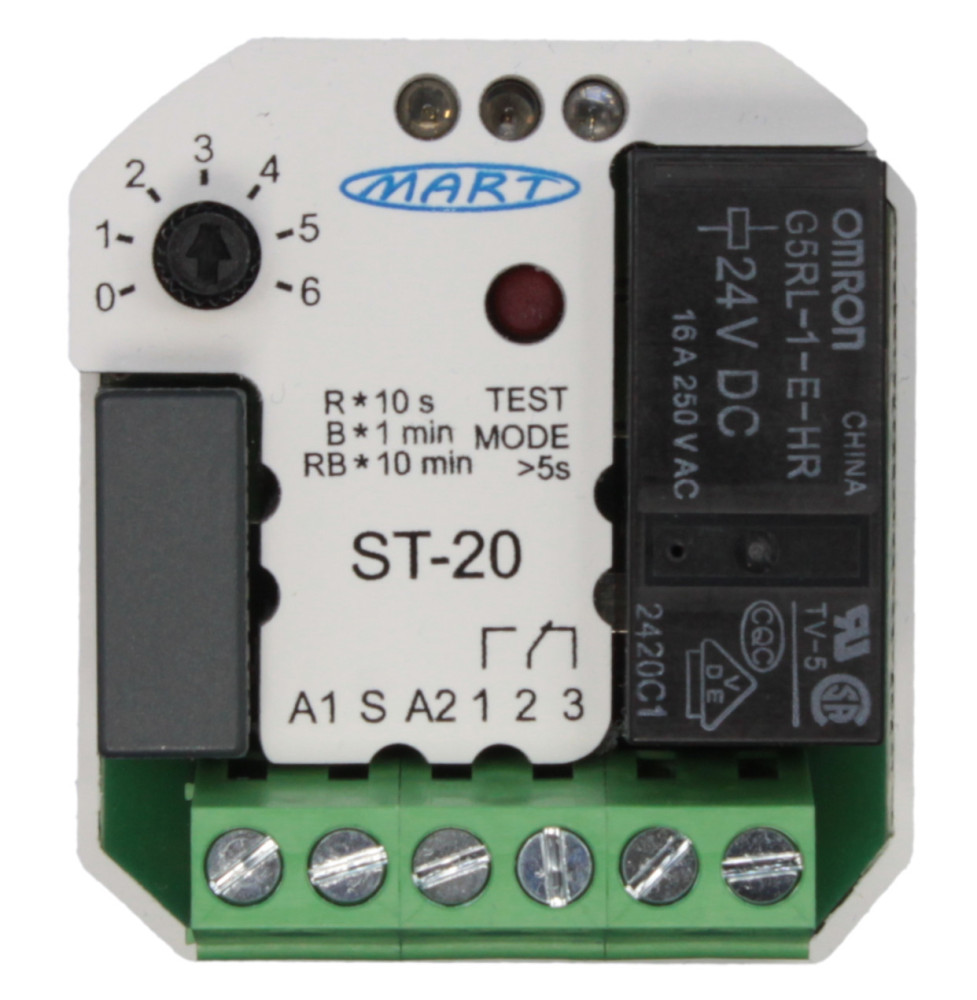

Automat schodowy ST-20 – czasowe włączanie oświetlenia

Automat schodowy ST-20 służy do włączania i wyłączania oświetlenia na określony czas przy użyciu wielu równolegle połączonych przycisków dzwonkowych.

Może współpracować z:

  • Nieograniczoną liczbą włączników niepodświetlanych

  • Ograniczoną liczbą włączników podświetlanych:

    • neonówka (1 mA) < 5 szt.

    • LED (0,1 mA) < 50 szt.

Zastosowanie

ST-20 idealnie sprawdzi się w:

  • Klatkach schodowych

  • Korytarzach

  • Ciągach komunikacyjnych

Obsługiwane odbiorniki

  • Obciążenia rezystancyjne

  • Lampy: żarowe, halogenowe, jarzeniowe, energooszczędne, LED

Tryby pracy

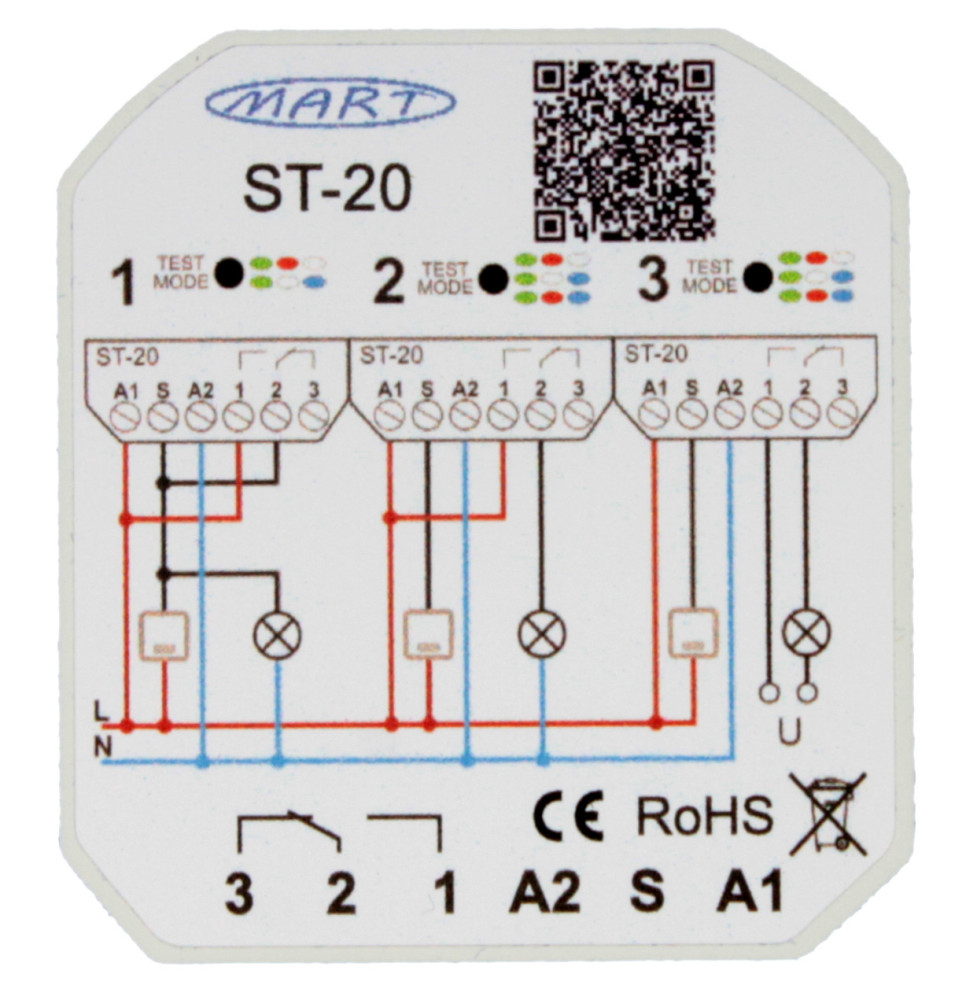

Instalacja 3-żyłowa

  • Uruchamianie odbiornika przy wciśnięciu przycisku impulsowego

  • Ustawiane czasy działania: 1 s–60 s, 1 s–6 min, 1 s–60 min

  • Funkcja I: włączenie/wyłączenie odbiornika na ustawiony czas

  • Funkcja II: jak funkcja I z dodatkową informacją o końcu czasu (wyłączenie i ponowne włączenie 10 s przed końcem świecenia)

Instalacja 4-żyłowa

  • Uruchamianie odbiornika przy wciśnięciu i puszczeniu przycisku impulsowego

  • Każde wciśnięcie przycisku przedłuża czas działania odbiornika

  • Funkcja I: włączenie/wyłączenie odbiornika na ustawiony czas

  • Funkcja II: jak funkcja I z informacją o końcu czasu

  • Funkcja III: funkcja II z opcją „serwis” – przytrzymanie przycisku >10 s włącza odbiornik na 30 min dla obsługi budynku

Najważniejsze zalety

  • Krótki czas reakcji: <40 ms

  • Szybka gotowość do kolejnego naciśnięcia: >200 ms

  • Duża moc łączeniowa: 16 A (4000 W), 250 V AC

  • Niski pobór mocy: 0,5 W

  • Odporność na prąd udarowy: 100 A

  • Styki przekaźnika (1 NO, 1 NC) galwanicznie odseparowane

  • Funkcja TEST – sprawdzenie poprawności podłączenia

  • Regulowany czas wyłączenia: 1 s–60 s / 1 s–6 min / 1 s–60 min

  • Sygnalizacja LED:

    • Zielony – obecność napięcia 230 V AC

    • Czerwony – zwarcie styków 1-2 (programowanie)

    • Niebieski – zwarcie styków 2-3 (programowanie)

Bezpieczeństwo

Podłączenie automatu ST-20 może wykonać wyłącznie osoba uprawniona do obsługi instalacji elektrycznych.
Należy pamiętać o prawidłowym doborze zabezpieczeń.

100 szt.

Opis

Chwilowy prąd rozruchowy
100 A
Czas ponownej gotowości
powyżej 200 ms
Czas reakcji na przycisk impulsowy
poniżej 40 ms
Maksymalny prąd obciążenia (moc) - lampy energooszczędne i LED
8A (2000 W)
Maksymalny prąd obciążenia (moc) - lampy halogenowe
8A (2000 W)
Maksymalny prąd obciążenia (moc) - lampy jarzeniowe
8A (2000 W)
Maksymalny prąd obciążenia (moc) - lampy żarowe
10A (2500 W)
Maksymalny prąd obciążenia (moc) - obciążenie rezystancyjne
16A, Ac1 (4000 W)
Pozycja pracy
dowolna
Prąd zwarcia przycisków impulsowych
5 mA
Programowanie
przycisk TEST-MODE
Sposób montażu
w puszce instalacyjnej fi 60 mm
Stopień ochrony
IP 20
Trwałość mechaniczna
100 000 cykli
Zakres regulacji
1s…60s, 1s…6min, 1s…60min
Znamionowe napięcie zasilania
230V AC, + 10%, -15%
Znamionowy pobór mocy
0,5 W
